(photo: zapadpribor)

Chronomètre astronomique aéronautique de précision à température stabilisée, modèle 13-20 ЧП, produit par la Fabrique de Montres de Tcheliabinsk.
Ч = Часы (Chasy) : Montre / Horloge
П = Приборные (Pribornye) : D’instrument, de tableau de bord ou d’appareillage (dérivé de. Прибор / Pribor qui signifie instrument/appareil).

Cette horloge est conçue pour compter les fermetures de circuit et reproduire les indications temporelles du chronomètre 13-20 ЧП (en minutes et secondes). Les indicateurs du 20-ЧП, associés aux capteurs de temps 13-ЧП, font partie intégrante de ce chronomètre astronomique aéronautique de précision à température stabilisée.

Caractéristiques techniques du 20-ЧП :
Valeur d’une division : 1 s.
Tension d’alimentation : de 24,3 V à 29,7 V.
Durée de vie garantie : 2,5 ans (1 000 heures de vol).
Dimensions : 175 × 160 × 88 mm.
Conditions d’exploitation du 20-ЧП :
– Température ambiante : de -20 °C à +50 °C.
Altitude de fonctionnement : 2 000 m.
Fréquence des vibrations : de 20 Hz à 80 Hz.
Amplitude des vibrations : de 0,1 mm à 1 mm.

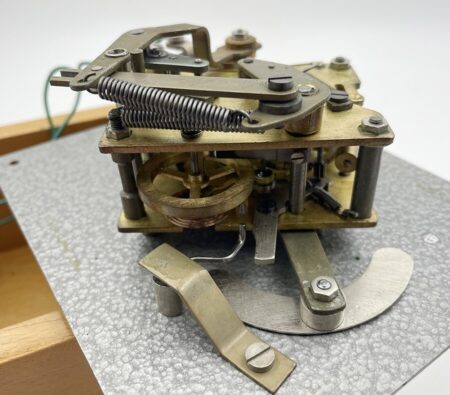

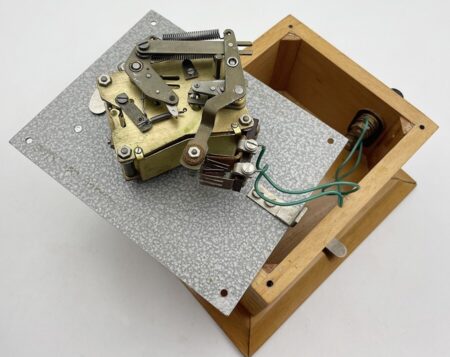

L’indicateur de temps 20-ЧП se compose de trois compteurs d’impulsions électromagnétiques, basés sur des mécanismes à rochet (moteurs pas à pas) ; ils sont structurellement identiques et interchangeables. L’un d’eux sert de compteur de temps courant, tandis que les deux autres sont destinés à enregistrer l’instant de la mesure de la hauteur du premier et du second astre. Les compteurs des mécanismes d’horlogerie — distincts du compteur de temps courant — sont arrêtés par le mécanisme de moyennage du sextant aéronautique CП-1 (SP-1) au moment de la détermination de la hauteur des astres.
Le capteur 13-ЧП et l’indicateur 20-ЧП sont reliés électriquement ; l’indicateur est commandé à distance par le capteur.
Lors du fonctionnement du 20-ЧП, lorsqu’une impulsion est transmise par le capteur — via un relais intermédiaire — aux bobines, l’armature est attirée vers les noyaux. Le cliquet, descendant avec l’armature, fait avancer la roue des secondes d’une dent ; l’aiguille des secondes se déplace alors d’une division sur le cadran, marquant ainsi l’écoulement d’une seconde.

source
