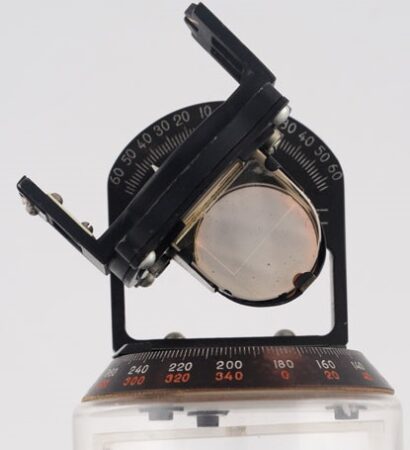

Astro-compas avec horloge 57128H

(photo: Meshok)

Astro-compas de type AK-59P (Астрокомпас АК 59 П).
Il emboîte une mécanisme horloger 57128H de la Fabrique de Montres de Tchéliabinsk.
Un astrocompas est un outil de navigation pour déterminer la direction du vrai nord à travers les positions de divers corps astronomiques. Il existe certaines circonstances dans lesquelles les compas magnétiques et les gyroscopes ne sont pas fiables. Le plus évident est dans les régions polaires, où la force exercée sur l’aiguille d’une boussole magnétique est presque verticale et les gyrocompas deviennent instables en raison de la rotation de la Terre. Les compas magnétiques sont également susceptibles d’être perturbées par des champs magnétiques autres que ceux de la Terre, tels que ceux produits par le métal des coques, carrosseries et carlingues. Avant l’avènement des aides à la navigation électroniques telles que le GPS, le moyen le plus fiable de déterminer le nord dans de telles circonstances était l’utilisation d’une astro-compas.
Les astro-compas sont classés en horizontaux (en URSS, les modèles DAK-DB et DAK-I) et équatoriaux (en URSS, les modèles AK-53P, AK-59P et DAK-B). Dans les astro-compas horizontaux, le plan de relèvement coïncide avec la verticale de l’astre, tandis que dans les équatoriaux, il coïncide avec le cercle de déclinaison de l’astre.

Le modèle AK-59P incorpore trois dispositifs distincts : Le premier pour naviguer à partir de la position du soleil, le second pour naviguer à partir de la position de la lune et des étoiles, le troisième pour localiser un soleil obscurci par les nuages ou le brouillard à l’aide d’une lumière polarisée.
Jusqu’au début des années 1960, le radium était utilisé pour rendre les aiguilles phosphorescente.
L’appareil incorpore un chauffage électrique de 27 V.
Cet appareil est similaire à celui produit aux Etats-Unis et en Grande-Bretagne dans les années 1940-50, le MK II Astro Compass, mais ces appareils ne comportaient pas de mécanisme d’horloge.

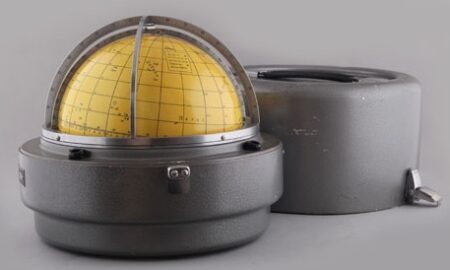

Voir les numéros 1487 et 1488 pour les globes de navigation céleste qui auraient été utilisés en conjonction avec cet astro-compas.

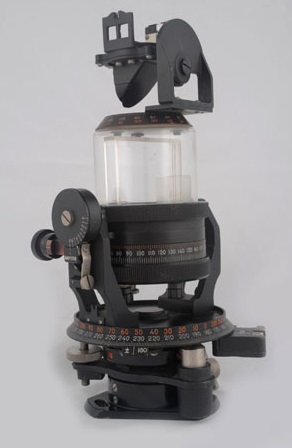

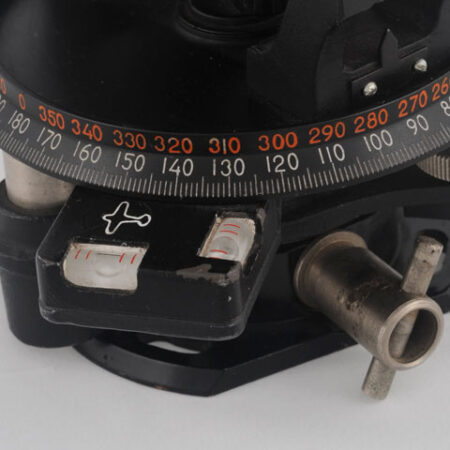

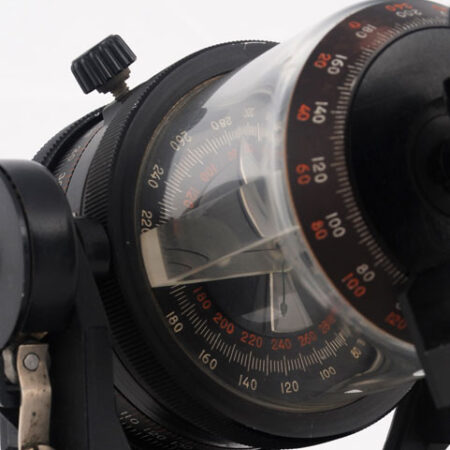

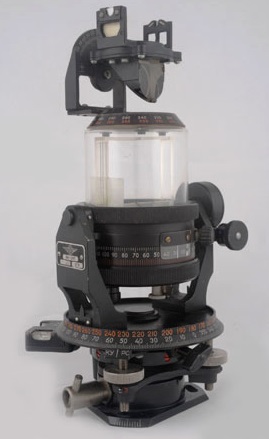

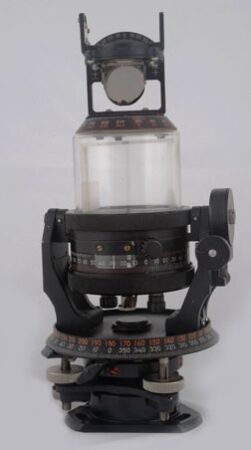

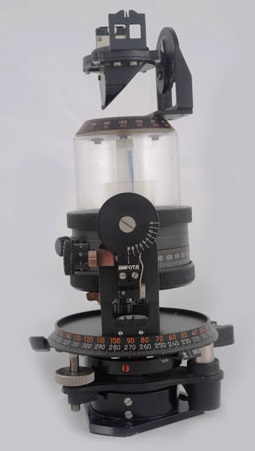

Ci-dessous: l’exemplaire de la collection Mark Gordon, produit dans les années ’50

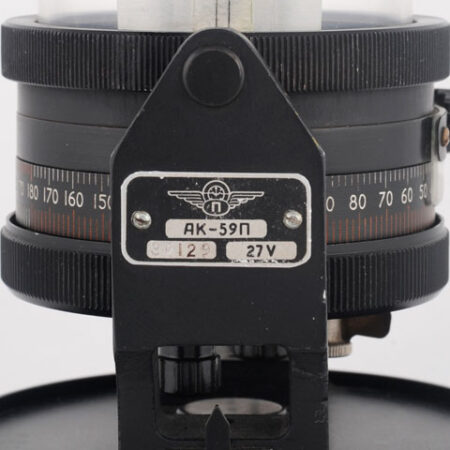

N° de série: 57128
N° de série de l’horloge: 34129

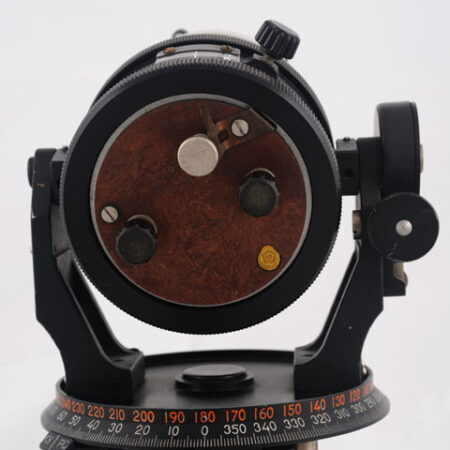

Ci-dessous: le fond du mécanisme horloger avec sa bague crantée.
Pour le remonter, il faut tourner la bague qui entoure le cadran vers la gauche, pour régler l’heure, il faut tirer la bague et tourner vers la droite.

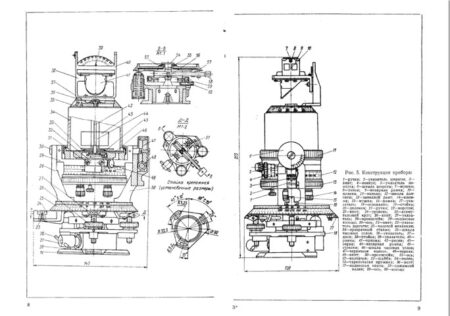

Le manuel d’instruction

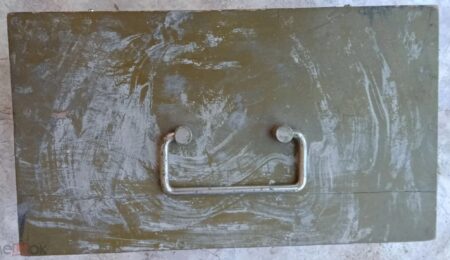

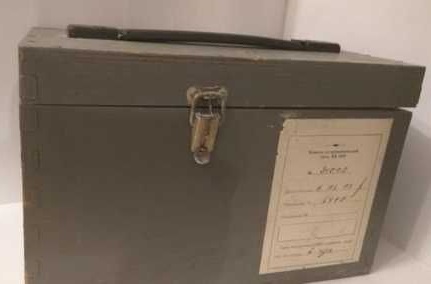

La boite d’un AK-59P (photo: festima.ru)

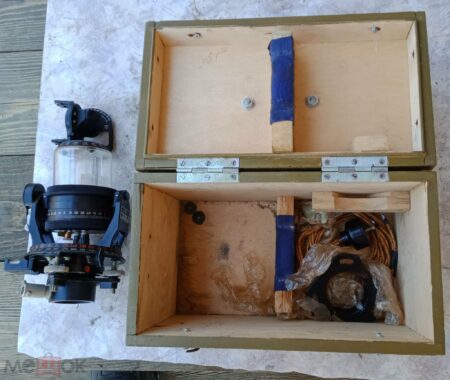

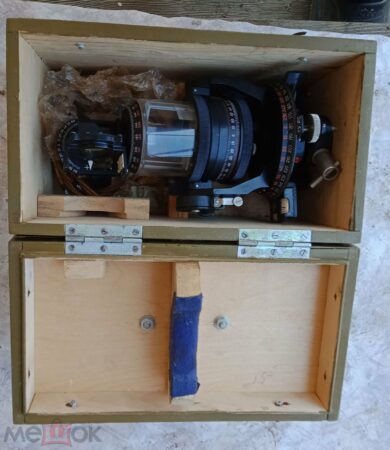

Ci-dessous: un AK-59 dans son emballage:

(photos Meshok)

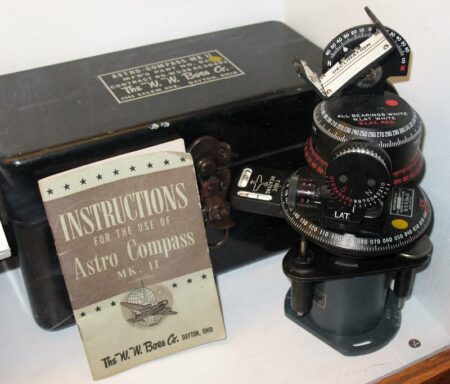

Ci-dessous: l’appareil qui a servi de modèle à l’AK-59: l’Astro Compass MK II :

(photo: aafcollection)

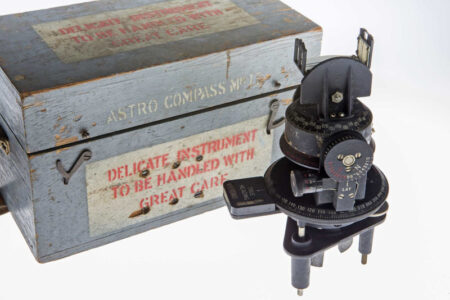

Ici un exemplaire de l’aéronavale britannique


(photo: eHive)

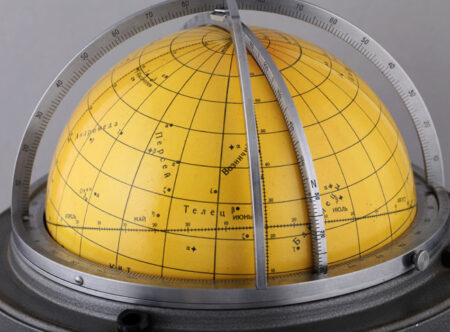

Globe pour la navitation céleste, dont l’usage est associé à l’astrocompas (KбX3г – ОМ1.1 des années 50):

(collection M. Gordon)

comment utiliser un astro-compas
