Tachymètre 9ЧП de la ИЧ

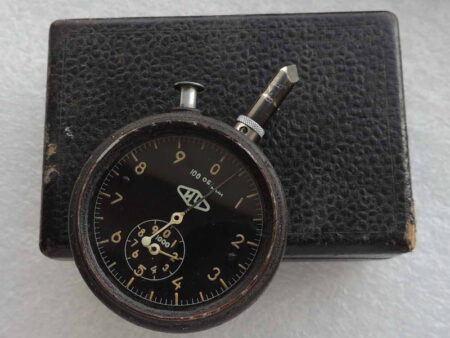

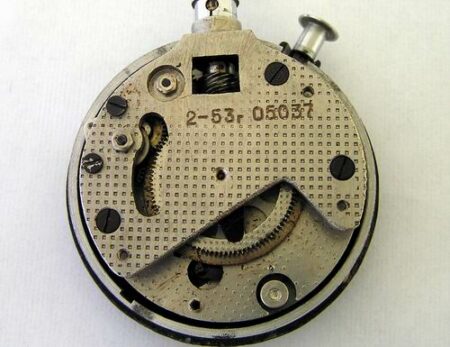

Ce tachymètre modèle 9ЧП a été produit par la Troisième fabrique de Montres de Moscou au cours du 2e trimestre 1953, à l’époque où elle s’appelait encore Fabrique pilote d’instruments du Chasprom, ce qui explique les initiales ИЧ du logo sur le mécanisme. Son n° de série est 05037.

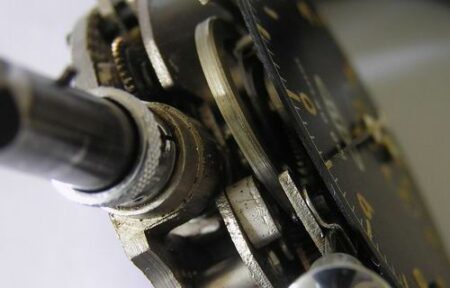

Il intègre un mécanisme d’horloge intégré, sur une ancre à broche. Il s’agit d’un dispositif permettant de mesurer la vitesse d’un arbre (par exemple, un moteur). Lorsque l’on appuie sur le bouton, il se met à faire tic-tac et compte les tours de l’arbre rotatif. Le mouvement de rotation est transmis au grand arbre, puis au dispositif de comptage avec l’aiguille par l’intermédiaire d’un engrenage à vis sans fin. Pour résoudre le problème du sens de rotation, un embrayage à roue libre est utilisé, comme dans un remontoir automatique moderne. Quel que soit le sens de rotation de l’arbre, l’aiguille se déplace dans le même sens.

En appuyant sur un bouton, le nombre précis de tours (en tenant compte des fractions incomplètes) est mesuré en 5 secondes, et l’instrument extrapole la valeur à la minute. A l’intérieur se trouve un appareil assez compliqué, quelque chose comme un programmateur. Le programme est fixé par les dents de la roue d’ancrage, dont certaines sont omises, en fait délibérément. La commande depuis le programmateur se fait par des leviers à came.
