Minuteur photo Novinka-2
Minuteur soviétique destiné aux agrandisseurs photographiques, fabriqué en Union soviétique dans la seconde moitié du XXᵉ siècle. Ce type d’appareil était largement utilisé dans les laboratoires de photographie argentique, notamment dans les clubs photographiques et les chambres noires domestiques, afin de contrôler avec précision la durée d’exposition du papier photographique.
Modèle: новника-2
Fabriqué en 1973.
Fabrique inconnue.
Ce minuteur est en plastique.

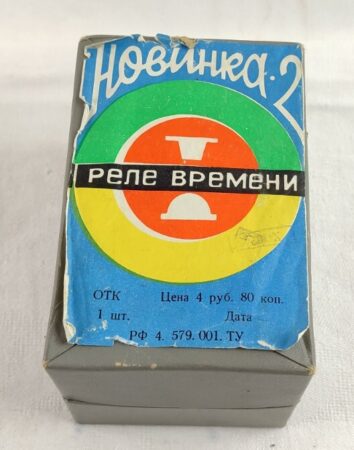

Prix: 4 roubles, 80 kopeks.
Le Novinka-2 est conçu pour automatiser l’éclairage d’un agrandisseur photographique lors du tirage en chambre noire. L’appareil est branché dans le circuit électrique alimentant la lampe de l’agrandisseur et permet de contrôler précisément la durée pendant laquelle celle-ci reste allumée.
Le minuteur se présente sous la forme d’un petit boîtier de table en plastique contenant l’ensemble du mécanisme. Sur sa partie supérieure se trouvent une échelle graduée ainsi qu’un bouton de réglage permettant de sélectionner la durée d’exposition souhaitée. La temporisation peut être réglée entre deux et vingt secondes, avec une précision d’environ ±15 %. L’appareil fonctionne sous une tension comprise entre 110 et 250 volts et peut alimenter une charge maximale d’environ 150 watts.
Le principe de fonctionnement repose sur un mécanisme pneumatique. Lorsque l’utilisateur appuie sur le bouton de commande, un ressort met en mouvement une membrane qui expulse l’air contenu dans une chambre fermée. L’air s’échappe ensuite progressivement par un canal dont la longueur est modifiée par la rotation du bouton de réglage. La vitesse d’évacuation de cet air détermine la durée de temporisation.
Au fur et à mesure que la pression interne diminue, le mécanisme revient lentement à sa position initiale. Une fois le temps programmé écoulé, un poussoir ouvre le circuit électrique et coupe automatiquement l’alimentation de la lampe de l’agrandisseur.
Ce système, entièrement mécanique, présente l’avantage d’être simple, robuste et peu sensible aux variations de tension du réseau électrique. Grâce à cette conception, le Novinka-2 pouvait fonctionner pendant de nombreuses années tout en garantissant des temps d’exposition suffisamment réguliers pour la réalisation de tirages photographiques.

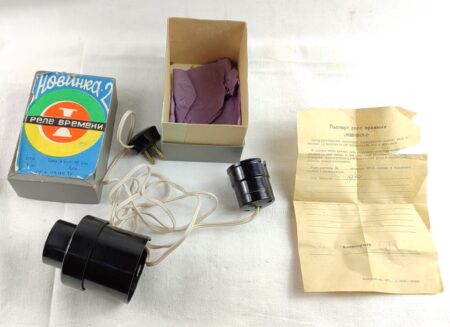

Traduction du manuel:
RELAIS TEMPORISÉ «NOVINKA-2»
Caractéristiques techniques
Le relais temporisé est conçu pour l’alimentation des lampes d’installations photo via l’installation. Il sert à activer et à contrôler automatiquement le temps de pose. La puissance maximale de la charge commutable est de 200 W, pour une tension alternative de 50 à 200 V. Le temps de temporisation de l’appareil ne dépend pas des fluctuations de la tension d’alimentation. La plage de temporisation varie de 1 à 20 secondes. La précision du temps de temporisation sur toute la plage est de ±15%. La précision de l’échelle de réglage est de ±20%.
Utilisation du relais temporisé

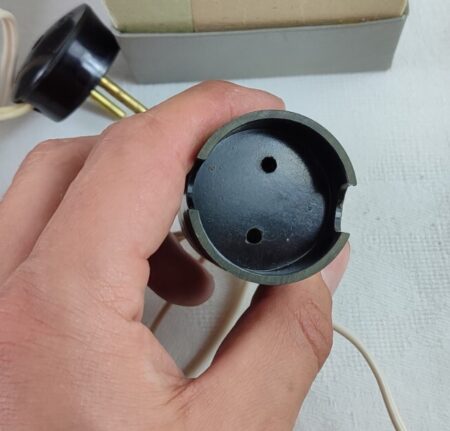

Brancher la fiche du relais temporisé dans le réseau électrique, et brancher la prise de l’installation photo dans la prise du relais temporisé.
Régler le temps de temporisation souhaité en tournant le bouton de réglage.
Lorsque tout est prêt pour l’exposition, appuyer complètement sur le bouton puis le relâcher. La lampe de l’installation photo s’allume et reste allumée pendant la durée définie à partir du moment où le bouton est pressé. Une fois le temps écoulé, le relais éteint la lampe et reprend son fonctionnement normal.
Construction et principe de fonctionnement

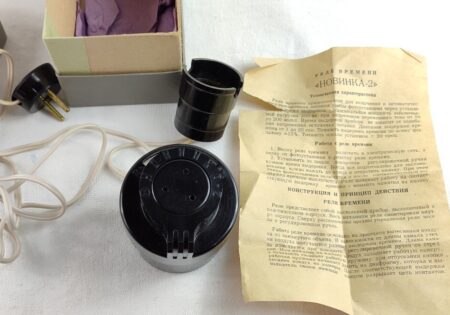

Le relais temporisé est un appareil de table, réalisé dans un boîtier en plastique. Tout le mécanisme du relais est monté à l’intérieur du boîtier. Sur le dessus se trouvent les commandes du relais et le bouton de réglage du temps.
Le fonctionnement du relais temporisé repose sur le principe du déplacement d’air. La longueur du canal fermé influence le temps de temporisation : plus le canal est long, plus le temps de retard est important. Lorsque le bouton est pressé, l’air remplit la chambre de travail avec le piston et le ressort de travail. Au relâchement du bouton, le piston comprime l’air. Après l’écoulement du temps prédéfini, le ressort de travail actionne la membrane, qui, par le piston, ouvre le circuit de contact, coupant ainsi l’alimentation.
