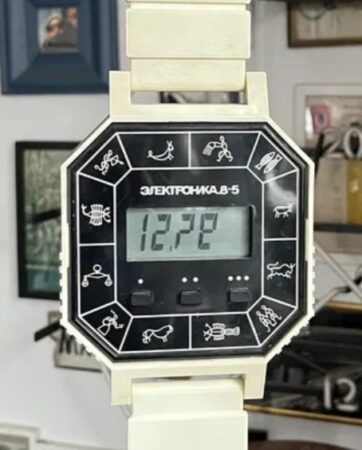

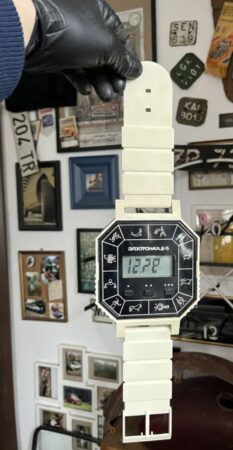

Horloge Elektronika 8.5

Horloge électronique de table (ou murale) en forme de montre-bracelet de la Fabrique expérimentale de Novossibirsk près du NII Vostok
Marque: Zodiak
Ce modèle a été produit pour l’exportation sous la marque Zodiak (voir ici)

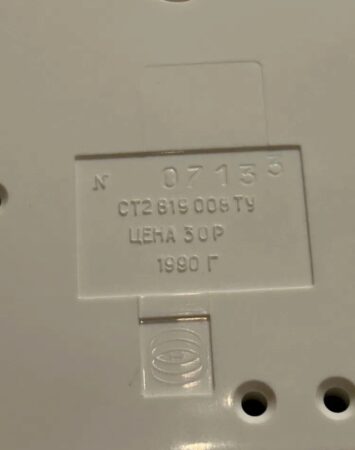

N° de série (sur le dos du boîtier): 07133
Dimensions hors tout de l’horloge sans bracelet :
Longueur: 165mm
Largeur: 120mm
Hauteur: 40mm
Année de production: 1990
Alimentation par 1 pile AA

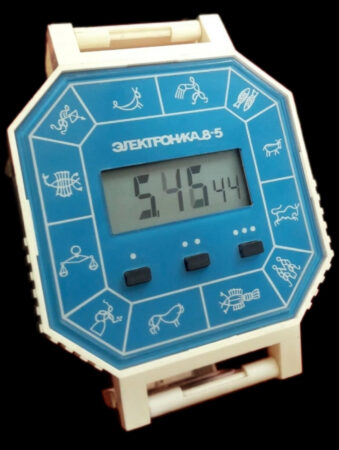

Le même modèle à cadran bleu:

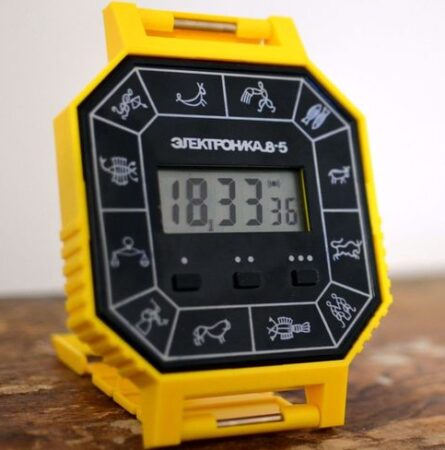

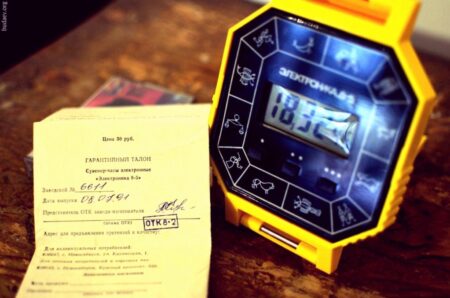

Le même modèle à boîtier jaune:

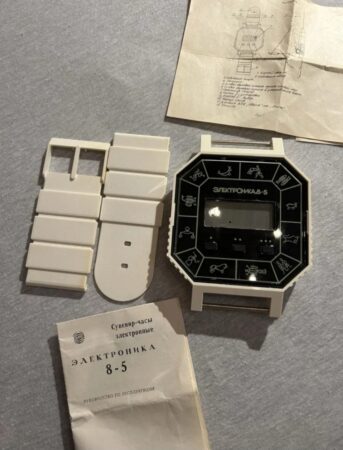

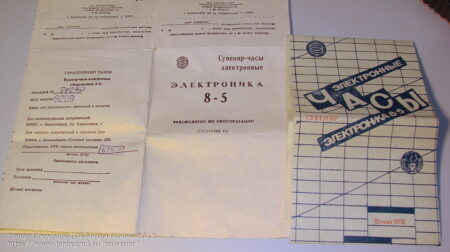

Les documents d’accompagnement:

BON DE GARANTIE
Montres électroniques souvenir « Électronika 8-5 »

Numéro d’usine : 24740
Date de fabrication : 9209
(septembre 1992, lot n° 09)

Adresse pour les réclamations relatives à la qualité
Pour les consommateurs individuels :
630047, ville de Novossibirsk, rue Kourchatov, n° 1

Pour les clients grossistes et le commerce ORS :
630049, ville de Novossibirsk, avenue Krasny, n° 220

Contrôle de fabrication
Représentant du service de contrôle qualité (OTK)
de l’usine fabricante :
BTK-2
(tampon OTK)

À remplir par le magasin
Date de vente : ______

Vendeur : ______
(nom et signature)

Tampon du magasin : ______

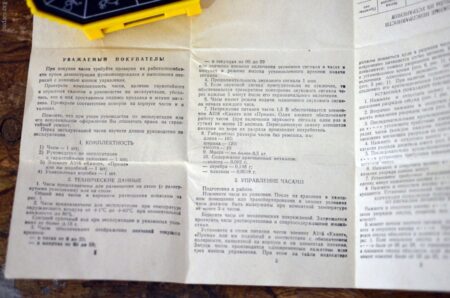

MANUEL D’UTILISATION
Montres électroniques souvenir
Électronika 8-5

Conforme à la norme : GOST 2819-08 RSFSR

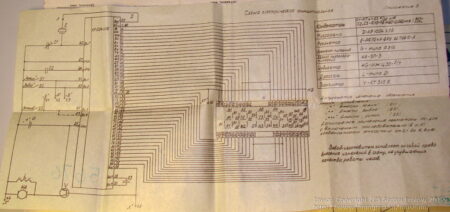

Schéma électrique de principe (Annexe 2)

Tableau des composants (à droite)
Quartz : С1-КТ-3-23 / ИС-10
Condensateurs : C2, C3 — K50-16, 10 µF, ±20 %
Microcircuit (circuit intégré) : D — KР1004ХЛ6
Résistances :vE-PC-12-1/4, ±10 %, 22 kΩ
Éléments d’alimentation : G — type A316
Émetteur piézoélectrique (buzzer) : HA-3Г-3
Afficheur : HG-1 ИЖЦ-30-5/7
Self (inductance) : L — type ДПМ
Transistor : V — KT315Б

Désignations dans le schéma
S1, S2, S3 — boutons de commande
C1, C2, C3 — condensateurs
R — résistance
D — circuit intégré principal
HG — afficheur numérique
HA — signal sonore (buzzer)
G — pile
L — bobine / self
V — transistor

Les lettres A, B, C, D… avec des chiffres correspondent aux broches du circuit intégré et aux segments de l’afficheur.

Notes explicatives (texte en bas à droite)
Il est possible de remplacer les boutons de commande :
S1, S2, S3.

Il est permis d’utiliser des condensateurs de types K50-6
avec une tension de service de 6,3 à 6,8 V.

L’usine fabricante se réserve le droit d’apporter des modifications
au schéma, n’affectant pas la qualité ni le fonctionnement de la montre.

Ce type d’horloge a aussi été produit sous la marque Baïkonour:
