Horloge Elektronika TK-01

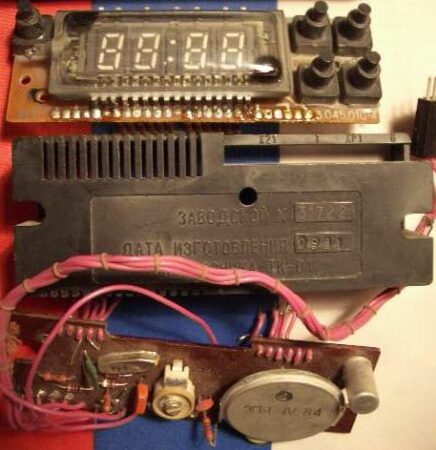

L’horloge Elektronika TK-01 est un produit de la Fabrique « Kvadr » est conçue pour déclencher divers appareils à un intervalle de temps déterminé. L’électronique TK-01 peut fonctionner comme une horloge simple: elle a été utilisée comme telle comme horloge de bord pour automobile comme dans l’exemple ci-dessous.

(photo: ebay)

Spécifications de l’horloge électronique TK-01
Durée de la minuterie : 24 heures.
Affichage de l’heure en format 24.
Indication sonore de la minuterie.
Poids : 250g.
Composants:
Condensateurs verts KM5 groupe général H90
Transistors KT315 (5 pièces)

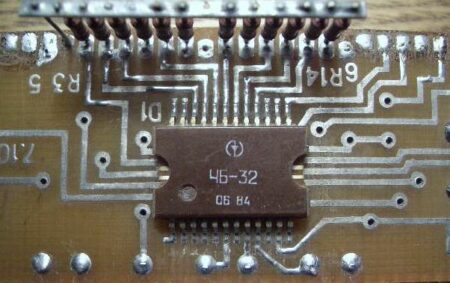

Microcircuit en plastique noir KA1016XG1

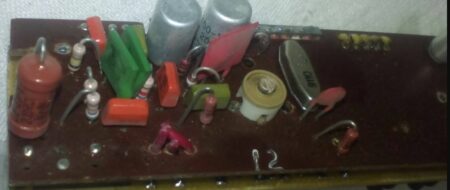

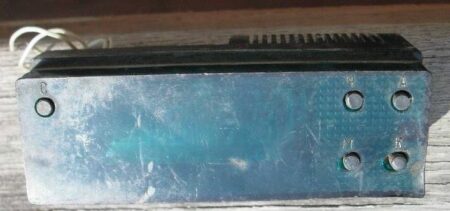

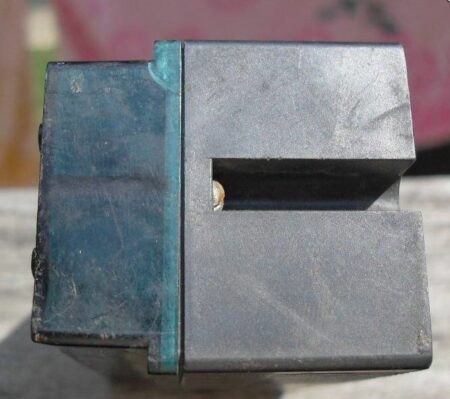

(photos: priborazbor)

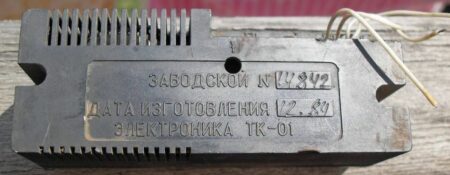

L’exemplaire date de décembre 1989
sur le circuit imprimé, le logo de la fabrique « Kvadr »

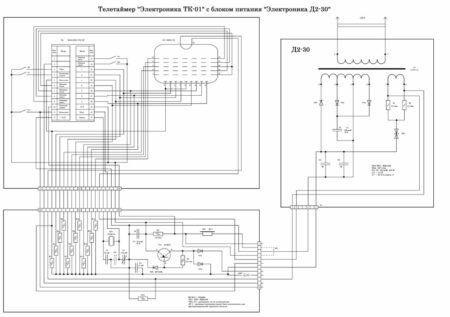

Schéma:

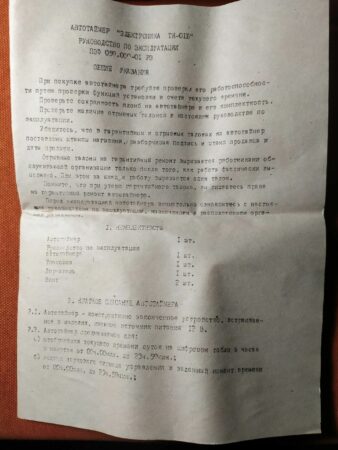

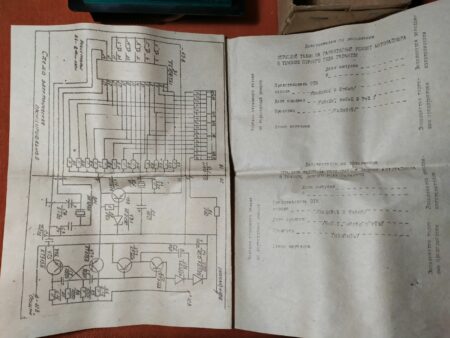

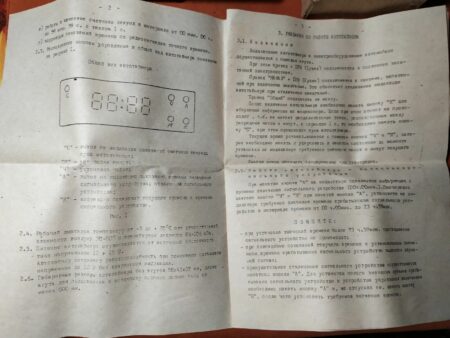

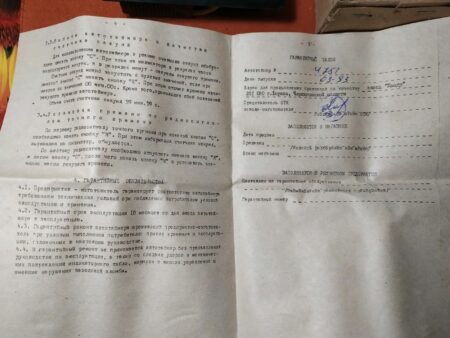

Le document joint à l’horloge (ici une production tout juste post-soviétique):
