Horloge primaire PChK-3 (ПЧК-3)

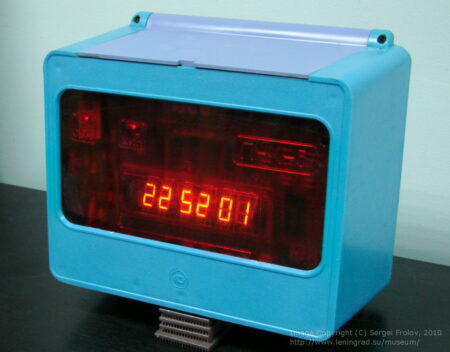

Horloge primaire de la Fabrique d’Horloges électriques de Léningrad.

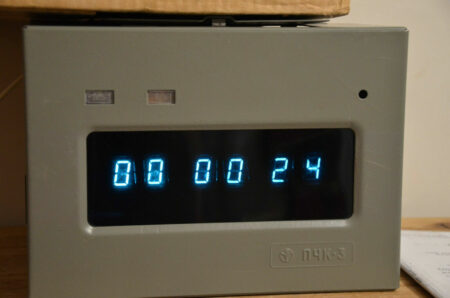

Elle génère des informations sur l’échelle de temps (seconde, minute, heure) sur le cadran avec indication numérique et de générer des signaux horaires unitaires (seconde et minute ) sous forme d’impulsions électriques pour la commande d’horloges secondaires via des lignes bifilaires.
Le principe de fonctionnement de l’horloge est d’utiliser un générateur à quartz stable en terme de période de répétition des impulsions électriques.

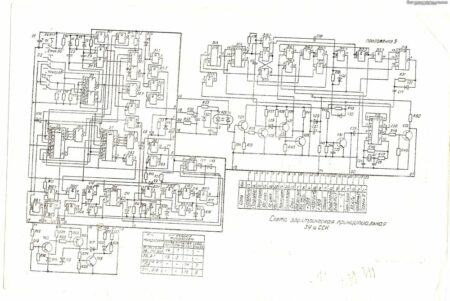

Son schéma:

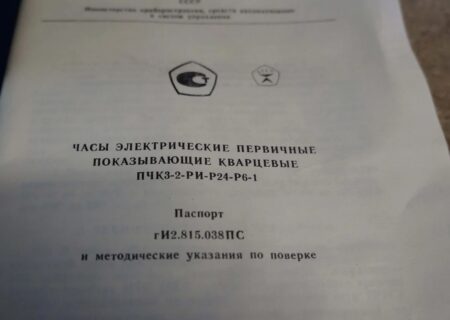

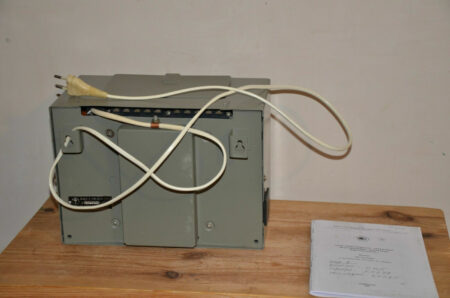

Son livret

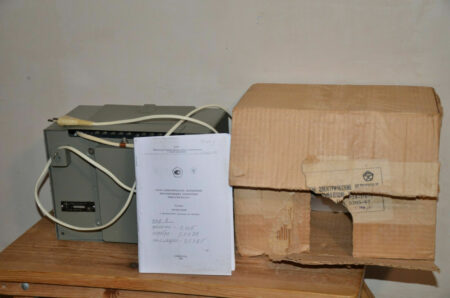

Un autre exemplaire connecté à une horloge secondaire Strela de la même Fabrique.

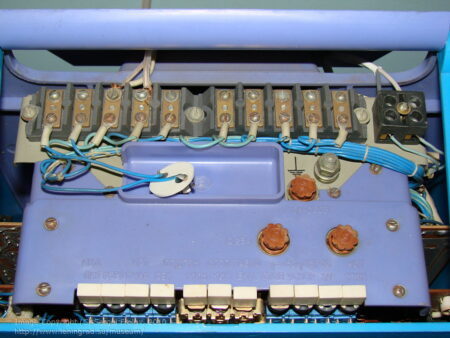

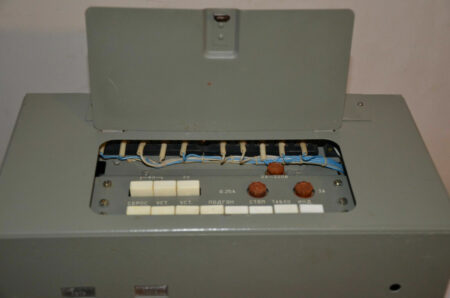

L’horloge est conçue sur une base de support avec un couvercle amovible. Les éléments du circuit électrique sont situés sur trois cartes de circuits imprimés et une base d’horloge. Les circuits imprimés sont installés dans une cassette formant unité enfichable. Pour déconnecter le bloc cassette du circuit électrique de l’horloge, des sectionneurs de bornes sont fournis.

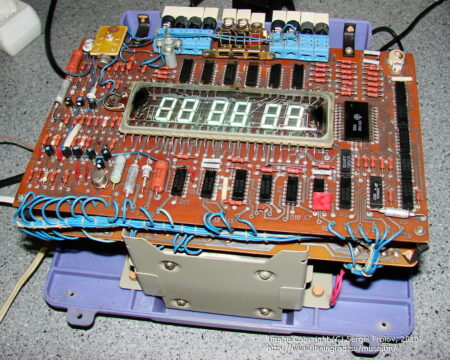

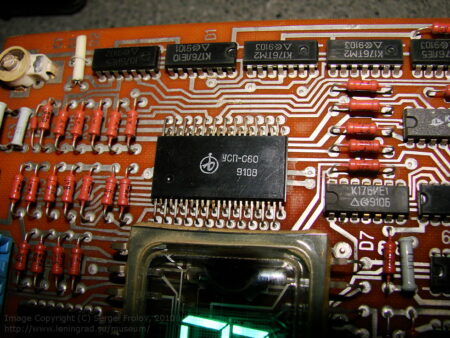

Ces trois cartes dans un autre exemplaire (collection du Soviet Digital Electronics Museum):
