L’horloge de bord des Vostok et des Voskhod

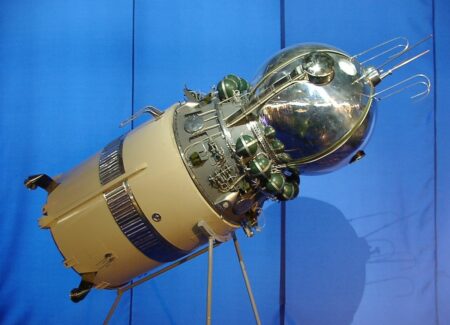

Si l’on excepte les chronos de Spoutnik 5, le vaisseau habité Vostok est le premier à avoir embarqué une horloge.

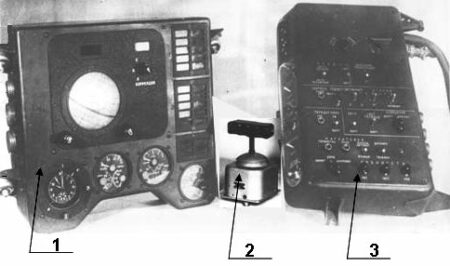

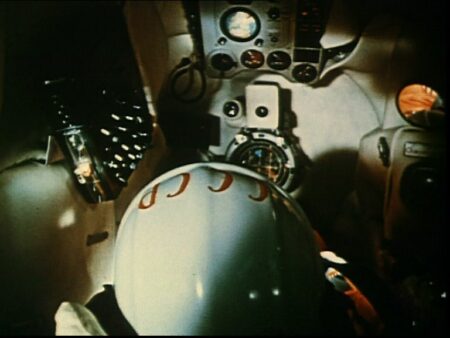

Voici l’ensemble des équipements d’affichage des informations et système d’alarme SIS-1-3KA (СИС-1-3КА).
1 – Panneau d’instrument PD-1-3KA
2 – Manette de contrôle d’attitude à deux axes RU-1A
3 – Panneau de commande PU-1-3KA

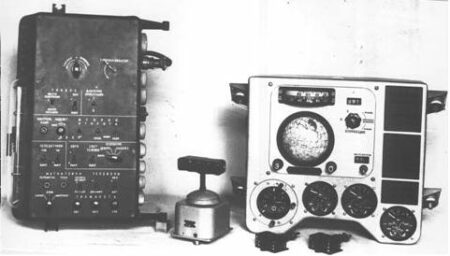

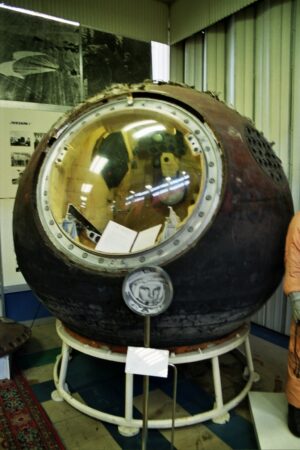

Ce système à évolué en SIS-2-3KA

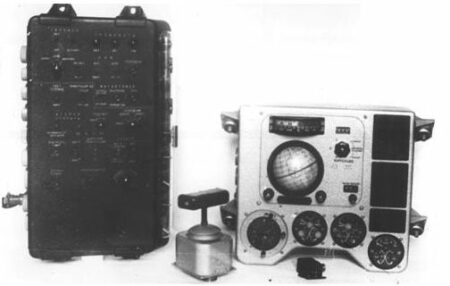

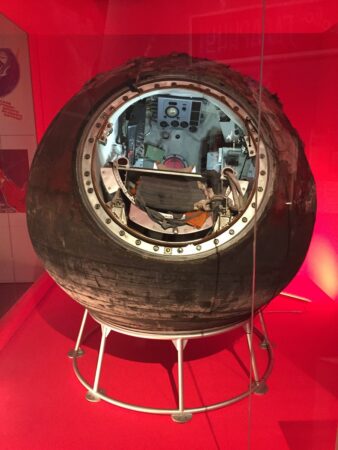

Dernière version: le SIS-3-3KB pour les vaisseaux Voskhod (version multiplace du Vostok)

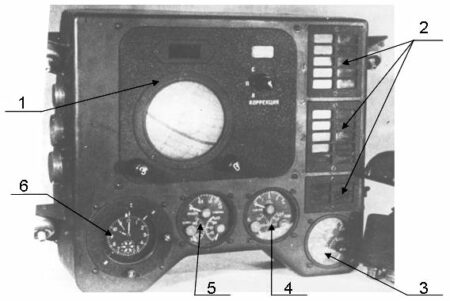

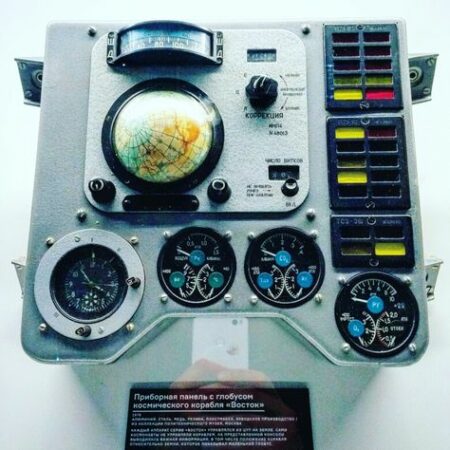

Alors pour le panneau d’instruments qui nous intéresse (celui de Vostok 1):
1. Indicateur de localisation
2. Panneau de signalisation
3. Indicateur de la pression du gaz dans les réservoirs d’orientation et de freinage:
– du système d’orientation automatique (sous-cadran de droite marqué « АУ »),
– du système de freinage (sous-cadran du haut marqué « РУ »)
– du système d’orientation manuelle (sous-cadran de gauche marqué « ТДУ »)
4. Indicateur de composition de l’air:
– de pression de la bouteille d’oxygène (sous-cadran de droite)
– du dioxyde de carbone (sous-cadran du haut marqué « CO2 »)
– de l’oxygène (sous-cadran de gauche marqué « O2 »)
5. Indicateur des paramètres de la cabine:
– Température de la cabine (sous-cadran de droite marqué « °C »)
– Pression de la cabine (sous cadran du haut marqué « RK »)
– Humidité de la cabine (sous-cadran de gauche marqué « ВЛ »)
6. L’horloge ou plus exactement: l’indicateur de temps combinée ИВК (индикатор временной комбинированный)
Cet indicateur est basé sur l’horloge d’aviation standard type ЧС-1, avec une connection au système qui contrôle la séquence des fonctions pour le freinage et la rentrée.
Celui est du premier type, ИВК-1, qui a volé sur les vaisseaux spatiaux Vostok-1 et 2 (et peut-être 3 et 4).
L’ИВК-2 se distingue facilement du premier parce qu’il deux sous cadrans et non un, et donc trois boutons de réglage sur le bord extérieur (et non deux); il a volé sur Vostok-5, Vostok-6 et Voskhod.
Sur l’ИВК-1, la phase de descente était marquée sur l’index extérieur:
– « I » à 0 minute
– « II » à 6 minutes et demie
– « III » à 37 minutes
avec des marques supplémentaires à 39, 44 et 51 minutes.
Ces marquages étaient directement liés aux événements de la descentes affichés en vert sur le panneau.
Le sous-cadran (réglé par le bouton à six heures) est l’indicateur de temps de vol (les plages blanches et noires sont les indicateurs jour/nuit)
Les ИВК ont été fabriqués par le même bureau d’études « GKOT » qui a produit le globe-indicateur de localisation

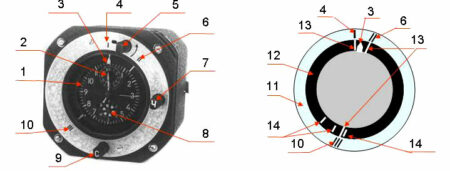

L’ИВК-2 est donc plus complexe:
1 – Index classique (heure de Moscou (heure, min. Sec);
2 – Cadran de mesure du temps de vol (0-12)
З – Index de contrôle des programmes de descente;
4,6,10 – Marques des phases « I », « II » et « III » du programme de descente;
5 – Bouton de réglage du cadran de mesure du temps de vol
7 – Bouton de réglage de l’heure et des minutes quand il est enfoncé, des secondes quand il est tiré
8 – Cadran indiquant le nombre de jours du temps de vol (sur 6 jours au total avec des plages d’indication pour les jours, en blanc, et pour les nuits, en noir);
9 – Bouton de réglage de l’échelle jour-nuit
11 – Index extérieur
12 – Index intérieur
13 – Repères pour le réglage de l’index contrôle des programmes de descente
14 – Indicateurs de l’exécution des commandes.
